• Gerät arbeitet vordruckunabhängig im Bereich des zulässigen Betriebsdruckes.
• Prüfvolumen ≤ 4 l
• Vor Ort sind keine Einstellarbeiten notwendig
• Kurze Prüfzeit: min. 10 s, max. 26 s
• Dichtheit bzw. Undichtheit wird durch eine Signalleuchte angezeigt
• Externe Störanzeige möglich bei S02, S4 und S05
• Summenstörmeldung optional für S01 (SSM)
• Geeignet für TRD-Anlagen
• Elektrisch anschließbar durch Steckverbindung S01, S02, S03. Bei Kontaktbelegung nach DIN 4791 ist keine Umverdrahtung notwendig
• S04 und S05 elektrischer Anschluß an Schraubklemmen über Kabeleinführung PG 13,5

Anwendung

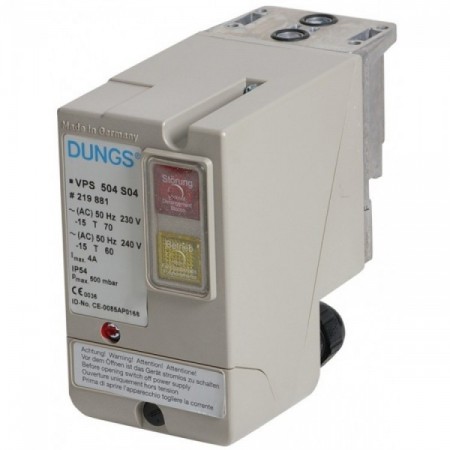

Ventilprüfsystem für DUNGS Mehrfachstellgeräte Doppelmagnetventil DMV und GasMultiBloc MB. Durch einen Adapter ist das VPS 504 auch zur Überwachung der DUNGS Magnetventile bis DN 80, mit und ohne Bypassanschluß, einsetzbar. 24 VDCAusführung für Gasmotoren. Geeignet für Gase der Gasfamilien 1,2, 3 und sonstige neutrale gasförmige Medien. FlüssiggasAusführung für Butan.

Zulassungen

EG-Baumusterprüfbescheinigung nach EG-Gasgeräterichtlinie:

• VPS 504: CE-0085 AP 0168

EG-Baumusterprüfbescheinigung nach EG-Druckgeräterichtlinie:

• VPS 504: CE0036

Zulassungen in weiteren wichtigen Gasverbrauchsländern. Für den nordamerikanischen Markt spezielle Ausführungen, mit UL-, FM und CSA Registrierung.
